Sydhavnskaj - DKTYB-0003
Kaj 2001, 2002
Kajanlæg til offshore installationteams
Sydhavnskaj er den ældste godsterminal i Thyborøn. Med en vanddybde på 4,5 m er det i dag begrænset, hvor mange former for godsfartøjer, der har mulighed for at anløbe kajen. Men der er sikker besejling i al slags vejr, for de fartøjer som kan, i det godt beskyttede havnebassin.
Kajanlægget er helt ideelt til offshore vind O&M med lynhurtig adgang fra havnebassin til sejlrende for CTV´er og bunkring forsyninger direkte på kajanlægget.
Derudover er havneanlægget velegnet som ventekaj for pramme og lavt vands fartøjer.
På kajanlægget er der nem adgang til både strøm og vand ligesom fartøjet også kan komme miljørigtigt af med både skibsaffald og slopolie på anlægget.
Ideel til CTV´er

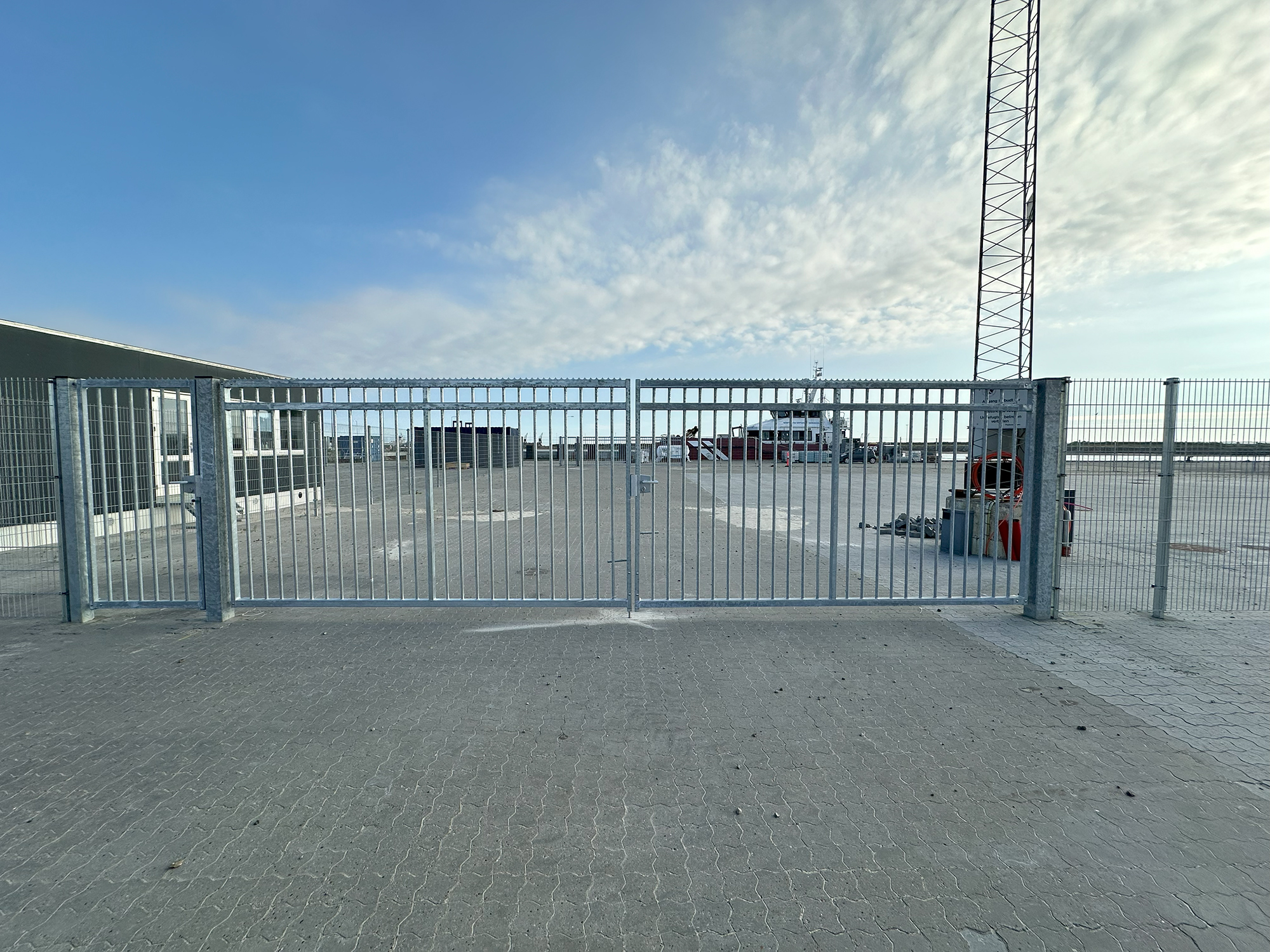

Mulighed for kajnære O&M baser til offshore teknikere
Enkel adgang til forsyninger
Bunkringfaciliteter
Malik Energy A/S
Ventekaj til pramme
Miljøgodkendt areal til håndtering af slam
Tekniske Data - Sydhavnskaj
Liggepladsnumre
- Liggeplads 1
- 2001
- Liggeplads 2
- 2002
Besejling
- Vanddybde ved kaj, m, (LAT)
- 4,3
- Indsejlingskorridor, m
- Strøm, kn
- 0
Kajanlæg specifikationer
Dimensioner
- Kajlængde, m
- 175
- Kajbredde, m
- 30
- Kajkote, m
- 2
Kapacitet
- Bæreevne kaj, t pr kvm
- 1
- Fordelt belastning, t pr kvm
- 1
- Støttebenstryk, på 1X1 m plade, 1 m fra kajkant, t
- 10
- Akseltryk, t
- 8
Type
- Spunsvæg
- ✓
- Kajbelægningstype, beton
- ✓
- Kajbelægningstype, stabilgrus
- ✓
- Hammer type, beton
- ✓
Service
- Adgang for kraner
- ✓
- Adgang for maritim service
- ✓
Udstyr på kajanlæg
Forsyninger
- El-standere på kaj
- 1
- El-udtag på kaj, 63 amp
- ✓
- El-udtag på kaj, 32 amp
- ✓
- Vandforsyning
- ✓
- Vandhydranter på kaj
- 1
- Wi-Fi, fiber forbindelse
- ✓
- Bunkring
- ✓
Sikkerhed
- Redningsstige, type SeaSafe med LED lys
- ✓
- Redningsstiger på kaj, antal
- 3
- Redningsposter, antal
- 2
Maritimt udstyr
- Fender type
- 23-5
- Fender diameter, m
- 1,5
- Fender bredde, m
- 0,6
- Afstand mellem fendere, m
- 1,80 & 6-8 & 16-20
- Kajlængde med 1,80 m afstand mellem fendere, m
- 62
- Pullerter, antal
- 9
- Pullert type, bean
- X-6-A-F
- Pullert swl, styrke, t
- 30
- Afstand mellem pullerter, m
- 23
Miljø
- Slopolieaflevering
- ✓
- Skibsaffaldsaflevering
- ✓
- LED Belysning, antal
Baglandsareal ved kajanlæg
Dimensioner
- Onshoreareal v kaj, kvm
- 8750
- Onshoreareal v kaj, beton, kvm
- 3600
- Onshoreareal v kaj, betonfliser, kvm
Kapacitet
- Bæreevne 15 m fra kaj, t pr kvm
- 10
- Bæreevne 25 m fra kaj, t per kvm
- 25
- Belægningstykkelse betonbelagt areal v kaj, cm
- 20
Type
- Belægningstype projektareal v kaj, beton
- ✓
- Belægningstype, onshore areal, betonfliser
- ✓
Miljø er vores alles ansvar, og vi gør det enkelt
